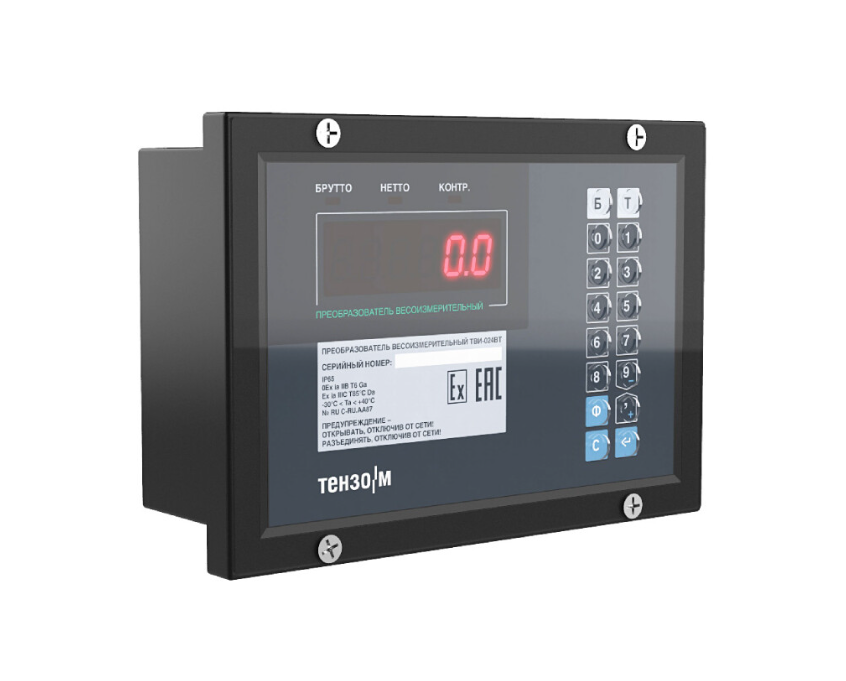

Весоизмерительный преобразователь-контроллер ТВИ-024

Преобразователь ТВИ-024 предназначен для применения в составе весоизмерительных систем или дозаторов, находящихся в опасных зонах или помещениях, в которых присутствуют взрывоопасные газы или горючая пыль. Конструктивно состоит из двух частей: весового терминала (ВТ) и блока питания с адаптером интерфейса (БПА).

ВТ с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты 0Ех iа IIB Т6 Ga и Ex ia IIIC T85°C Da.
БПА с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты [Ex ia Ga] IIВ и [Ех ia Da] IIIC.
ТВИ-024ВТ устанавливается во взрывоопасной зоне и предназначен:

измерения веса в составе весоизмерительных систем;
отображения результатов измерения веса;
управления внешними исполнительными устройствами в составе дозаторов*;
обмен информацией с внешними устройствами по интерфейсу RS-232.
* – дозатор должен устанавливаться в безопасной зоне

ТВИ-024БПА устанавливается вне взрывоопасной зоны и предназначен для питания ТВИ-024ВТ напряжением постоянного тока с искробезопасными параметрами и связи ТВИ-024ВТ с внешними устройствами по каналу RS-232. ТВИ-024БПА с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты [Ex ia Ga] IIВ и [Ех ia Da] IIIC. Сетевое питание (220 В) подключается к блоку питания. Подключение внешних устройств к интерфейсу RS-485, идущему в опасную зону, ЗАПРЕЩЁНО!!!

Соответствие стандартам

ВТ и БПА ТВИ-024 соответствуют требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и Техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.AA87.В.01319/24.
